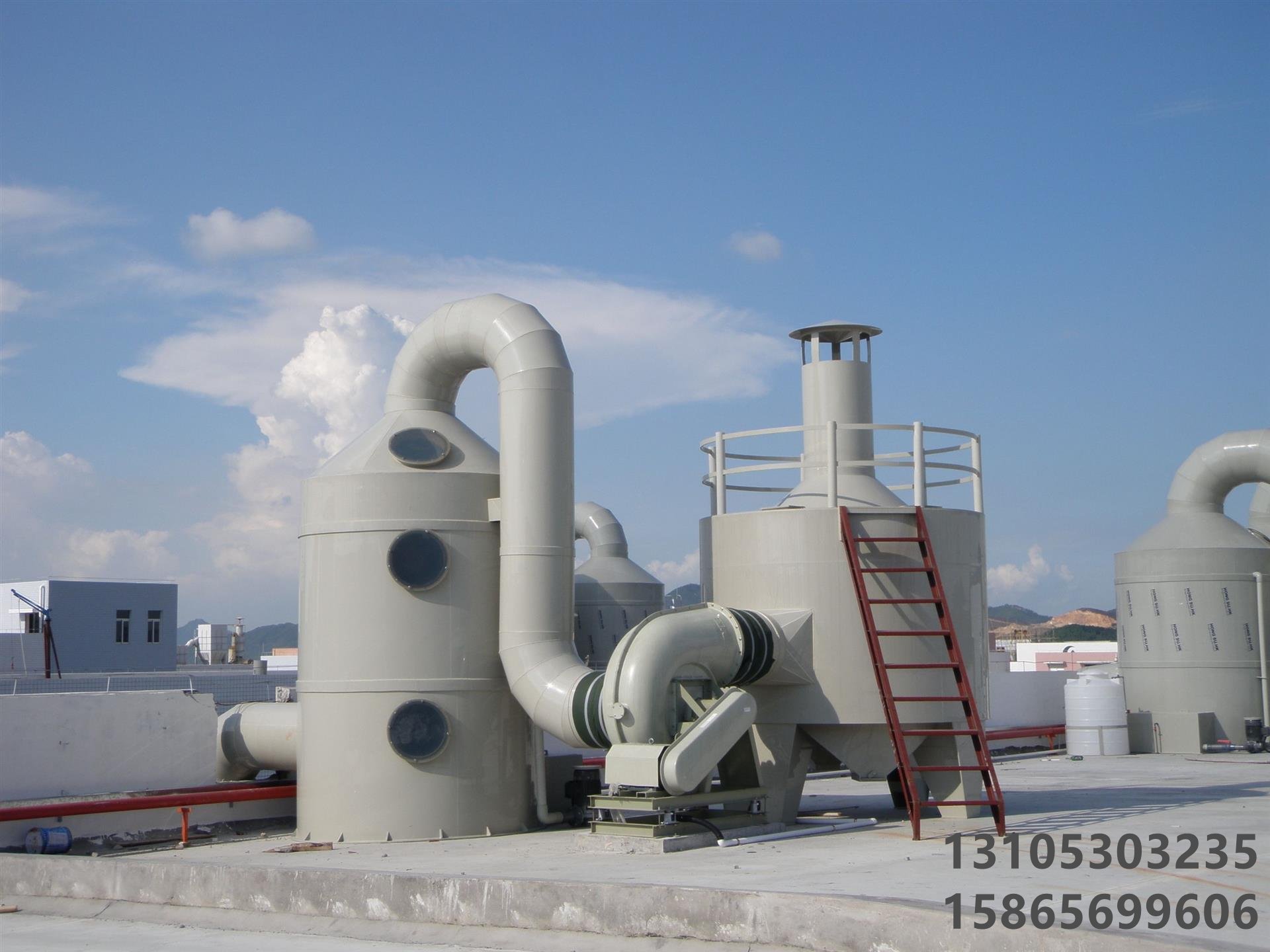

噴淋塔安裝全解析：從基礎籌備到連接方式的精準把控









在工業廢氣處理、化工生產、環保凈化等諸多***域，噴淋塔憑借高效的氣液傳質與凈化能力，成為核心設備之一。噴淋塔的安裝質量，直接決定了其運行效率、凈化效果以及長期穩定性；而連接方式的選擇，則關乎整個處理系統的密封性、安全性與流暢性。下面，將圍繞噴淋塔的安裝流程與核心連接方式展開詳細闡述，為實際操作提供系統、精準的指導。



 一、噴淋塔的科學安裝流程：分步推進，嚴控細節

噴淋塔的安裝是一項環環相扣的系統性工程，從前期準備到***終調試，每一步都需嚴格把控，避免因細節疏漏影響設備運行。



 （一）前期籌備：筑牢安裝基礎

前期籌備是安裝工作的前提，核心在于精準對接現場條件與設備需求，避免后續返工。

1. 場地勘察與規劃：安裝前需對場地進行全方位勘察，重點確認場地面積、平整度、承載能力，確保場地能滿足噴淋塔本體及配套設備（循環水泵、風機、加藥裝置等）的擺放需求，同時預留出足夠的操作與檢修空間。此外，還需結合現場管道走向、電源位置、排水條件，規劃出******的設備布局方案，減少后續管線鋪設的交叉與冗余。

2. 設備與材料核驗：設備進場后，需對照采購清單逐一核對噴淋塔本體、配套部件（噴頭、填料、除霧器、循環水箱等）、安裝輔料（螺栓、密封墊、管道、閥門等）的型號、規格、數量，確保無缺失、無錯配。同時，檢查設備外觀有無運輸過程中的磕碰、變形，關鍵部件如噴頭、循環泵需進行試運轉測試，確認性能完***，從源頭杜***安裝隱患。

3. 技術交底與人員準備：組織安裝人員、技術人員、現場負責人開展技術交底，明確安裝流程、技術標準、質量要求及安全規范，尤其針對噴淋塔的吊裝、定位、密封等關鍵工序進行重點培訓。同時，配備專業的安裝工具，如吊裝設備、水平儀、扳手、焊接設備等，確保工具性能可靠，滿足安裝需求。



 （二）基礎施工：夯實設備根基

穩固的基礎是噴淋塔長期穩定運行的核心保障，基礎施工需嚴格遵循設備承重要求與地質條件。

1. 基礎設計與澆筑：根據噴淋塔的重量、高度及現場地質情況，設計合適的基礎結構，通常采用鋼筋混凝土基礎，基礎尺寸需***于設備底座尺寸，預留一定的邊緣余量，確保基礎能均勻承載設備重量。澆筑過程中，嚴格控制混凝土的強度與密實度，避免出現空鼓、裂縫，同時在基礎表面預埋地腳螺栓，螺栓的位置、間距需與設備底座的安裝孔精準匹配，偏差控制在允許范圍內。

2. 基礎驗收與找平：基礎澆筑完成后，需進行嚴格驗收，重點檢查基礎的尺寸偏差、平整度、標高以及地腳螺栓的位置偏差，確保各項指標符合設計要求。驗收合格后，對基礎表面進行找平處理，為后續設備安裝提供平整的支撐面，避免設備安裝后出現傾斜，影響運行穩定性。



 （三）主體吊裝與定位：精準把控，穩固就位

主體吊裝是安裝過程中的關鍵環節，需兼顧安全與精準，確保設備平穩就位。

1. 吊裝方案制定：根據噴淋塔的重量、高度、現場空間條件，制定科學的吊裝方案，選擇合適的吊裝設備，如吊車、叉車等，確保吊裝設備的起重量滿足設備重量需求，并預留一定的安全余量。同時，明確吊裝路線，清理吊裝路徑上的障礙物，確保吊裝過程順暢。

2. 精準吊裝與定位：吊裝前，在噴淋塔本體上標記***定位基準線，與基礎的基準線對齊。吊裝過程中，由專人指揮，緩慢起吊，避免設備晃動、碰撞，待設備底座與基礎對齊后，緩慢落下，將地腳螺栓穿過設備底座的安裝孔。通過墊鐵調整設備的標高與水平度，利用水平儀實時監測，確保設備的水平偏差控制在允許范圍內，隨后擰緊地腳螺栓的螺母，初步固定設備。

 （四）部件安裝與系統集成：細節把控，保障功能

噴淋塔的高效運行依賴各部件的協同配合，部件安裝需嚴格遵循安裝順序與技術規范。

1. 內部部件安裝：設備主體固定后，依次安裝內部核心部件。先安裝填料層，根據設計要求分層填充填料，確保填料填充均勻、密實，避免出現空隙，影響氣液接觸效果；隨后安裝噴頭，噴頭的位置、角度需嚴格按設計要求調整，確保噴出的液體能均勻覆蓋填料層，無死角；接著安裝除霧器，除霧器需安裝牢固，與塔體連接緊密，防止氣體短路，確保除霧效果；***后安裝循環水分布器，保證循環水能均勻流入填料層，提升凈化效率。

2. 外部配套設備安裝：安裝循環水泵、風機、加藥裝置等外部配套設備，根據設計圖紙連接循環管道、加藥管道、排氣管道等。循環水泵的安裝需保證泵體水平，進出口管道與泵體的連接需同心，避免產生應力，影響泵的運行壽命；風機的安裝需確保葉輪旋轉靈活，進出口管道的連接需密封******，防止氣體泄漏。



 （五）系統連接與密封：筑牢防線，杜***泄漏

系統連接與密封是安裝的核心環節，直接關系到噴淋塔的運行效率與安全性，需嚴格把控密封質量。

1. 管道連接：按照設計要求連接各類管道，包括循環水管道、進氣管道、排氣管道、排污管道等。管道的材質、規格需與系統壓力、介質***性相匹配，管道的坡度需符合設計要求，便于介質流動與排放。管道與設備、管道與管道之間的連接，需保證接口對齊，避免出現錯位，影響介質輸送。

2. 密封處理：所有連接部位均需進行嚴格的密封處理，對于法蘭連接部位，選用合適的密封墊片，如橡膠墊片、四氟墊片等，確保墊片無破損、無老化，安裝時均勻擰緊螺栓，保證密封面受力均勻，杜***泄漏；對于焊接連接部位，嚴格控制焊接質量，焊縫需平整、飽滿，無氣孔、夾渣等缺陷，焊接完成后進行探傷檢測，確保密封可靠；對于螺紋連接部位，纏繞生料帶或涂抹密封膠，增強密封效果。



 （六）調試與驗收：驗證性能，確保達標

安裝完成后，通過調試與驗收驗證設備性能，確保噴淋塔滿足設計要求與運行標準。

1. 系統調試：調試分為單機調試與聯動調試。單機調試時，分別啟動循環水泵、風機、加藥裝置等，檢查設備的運行狀態，包括電機的電流、振動、溫度，泵的流量、壓力，風機的風量、風壓等，確保各單機設備運行正常；聯動調試時，向循環水箱注水，啟動循環水泵，觀察噴頭的噴淋效果，檢查填料層的濕潤情況，隨后啟動風機，通入廢氣，監測廢氣的進出口濃度，調整循環水流量、加藥量等參數，直至凈化效率達到設計要求，同時檢查系統的密封性，確保無泄漏。

2. 驗收交付：調試合格后，整理安裝資料，包括設備合格證、安裝記錄、調試報告、檢測報告等，組織相關單位進行驗收。驗收內容包括設備的安裝質量、運行性能、凈化效果、密封性等，各項指標符合設計要求與相關標準后，辦理驗收交付手續，正式投入使用。



 二、噴淋塔的核心連接方式：按需適配，兼顧性能與安全

噴淋塔的連接方式需根據介質***性、系統壓力、設備材質、運行環境等因素綜合選擇，既要保證連接的可靠性與密封性，又要兼顧安裝便捷性與維護便利性。



 （一）法蘭連接：通用性強，便于檢修

法蘭連接是噴淋塔***常用的連接方式之一，適用于管道與設備、管道與管道、設備與設備之間的連接，尤其適用于需要頻繁檢修、拆卸的部位。

1. 結構與原理：法蘭連接由法蘭盤、密封墊片、螺栓螺母三部分組成。兩個法蘭盤分別與管道或設備的端部固定，中間夾裝密封墊片，通過擰緊螺栓螺母，使法蘭盤與密封墊片緊密貼合，形成密封連接，阻斷介質泄漏。

2. 適用場景與***勢：適用于各種壓力等級、各種介質的管道系統，無論是循環水管道、進氣管道還是排氣管道，均可采用法蘭連接。其***勢在于連接牢固，密封性能可靠，可承受較高的壓力和溫度；安裝與拆卸便捷，便于設備的檢修、維護與部件更換；適配性強，可根據不同的介質、壓力、溫度選擇不同材質的法蘭和密封墊片，如碳鋼法蘭、不銹鋼法蘭，橡膠墊片、四氟墊片等。

3. 注意事項：法蘭連接時，需保證兩個法蘭盤的平行度與同軸度，偏差控制在允許范圍內，避免因錯位導致密封失效；密封墊片的材質需與介質***性相匹配，防止墊片被介質腐蝕、老化；螺栓需均勻擰緊，按對角線順序逐步擰緊，確保法蘭受力均勻，避免局部受力過***導致密封失效。



 （二）焊接連接：密封性強，穩定性高

焊接連接是通過焊接工藝將管道與設備、管道與管道熔接為一體的連接方式，適用于對密封性要求極高、無需頻繁拆卸的部位。

1. 結構與原理：利用焊接設備產生的高溫，使管道與設備、管道與管道的連接部位金屬熔化，冷卻后形成牢固的焊縫，實現***性連接，介質僅能通過焊縫內部的通道流動，無外部泄漏點。

2. 適用場景與***勢：適用于高壓、高溫、有毒有害、易燃易爆等***殊介質的管道系統，如化工生產中的腐蝕性廢氣管道、高溫循環水管道等。其***勢在于連接強度極高，可承受高壓、高溫，不易發生泄漏；連接后形成整體結構，穩定性***，不易受振動、沖擊等因素影響；無需額外的密封部件，減少了泄漏風險，且外觀整潔，占用空間小。

3. 注意事項：焊接前需對焊接部位進行預處理，清理表面的油污、鐵銹、水分等雜質，確保焊接質量；焊接過程中，嚴格控制焊接參數，如焊接電流、電壓、焊接速度等，避免出現氣孔、夾渣、裂紋等焊接缺陷；焊接完成后，對焊縫進行探傷檢測，如射線探傷、超聲波探傷等，確保焊縫質量符合要求；對于不銹鋼等***殊材質，需采用相應的焊接工藝，防止焊接過程中產生晶間腐蝕等問題。



 （三）螺紋連接：安裝便捷，適配小口徑

螺紋連接是通過螺紋將管道與設備、管道與管道連接在一起的連接方式，適用于小口徑、低壓、常溫的管道系統。

1. 結構與原理：在管道或設備的端部加工內螺紋或外螺紋，通過螺紋的嚙合，將兩個部件連接在一起，同時在螺紋部位纏繞生料帶或涂抹密封膠，填補螺紋間隙，實現密封。

2. 適用場景與***勢：適用于小口徑的循環水管道、加藥管道、排污管道等，尤其是管徑較小、安裝空間受限的部位。其***勢在于安裝便捷，無需復雜的工具和設備，可快速完成連接；拆卸方便，便于小口徑管道的更換與維修；成本較低，適用于低壓、常溫的簡單管道系統。

3. 注意事項：螺紋加工需符合標準，保證螺紋的精度和光潔度，避免螺紋嚙合不緊密導致泄漏；纏繞生料帶或涂抹密封膠時，需均勻、適量，避免過多或過少影響密封效果；連接時，避免過度擰緊，防止螺紋損壞或管道變形，影響連接強度；對于有振動的部位，需采取防松措施，如加裝鎖緊螺母，防止螺紋松動導致泄漏。



 （四）卡箍連接：快速安裝，便于維護

卡箍連接是利用卡箍將管道與管件、管道與設備快速連接的連接方式，適用于需要快速安裝、頻繁拆卸的管道系統。

1. 結構與原理：由卡箍、密封圈、管件或設備接口組成，將密封圈套在管道與管件或設備的接口處，通過卡箍的緊固作用，使密封圈受壓變形，緊密貼合接口表面，形成密封連接，同時將管道與管件或設備固定在一起。

2. 適用場景與***勢：適用于循環水管道、加藥管道等需要快速安裝、頻繁拆卸的場合，尤其適用于現場安裝空間狹小、安裝時間緊張的情況。其***勢在于安裝速度快，無需焊接、螺紋加工等復雜工序，可***幅縮短安裝時間；拆卸方便，便于管道的快速檢修與更換；密封性能可靠，密封圈可根據介質***性選擇不同材質，如橡膠、硅膠、四氟等，適應不同的介質和溫度。

3. 注意事項：選擇與管道口徑、介質***性相匹配的卡箍和密封圈，確保密封圈的材質能耐受介質的腐蝕；安裝時，確保密封圈安裝到位，無扭曲、變形，卡箍需均勻擰緊，保證密封圈受力均勻；定期檢查卡箍的緊固情況，防止因振動導致卡箍松動，影響密封效果；對于高壓系統，需選擇高強度的卡箍，確保連接牢固。



 （五）承插連接：工藝簡單，適配***定管材

承插連接是將管道的一端插入另一管道或設備的承口內，通過填充密封材料實現連接的連接方式，適用于塑料管道、鑄鐵管道等***定材質的管道系統。

1. 結構與原理：將管道的插口端插入另一管道或設備的承口端，在插口與承口的間隙內填充密封材料，如水泥、密封膠、橡膠圈等，待密封材料固化后，形成密封連接，同時將管道固定。

2. 適用場景與***勢：適用于塑料管道、鑄鐵管道等材質的循環水管道、排污管道，尤其是***口徑管道。其***勢在于工藝簡單，無需復雜的設備和工具，安裝成本較低；適用于***口徑管道，可減少管道連接的接口數量，提高安裝效率；對于鑄鐵管道，承插連接可承受一定的壓力，穩定性較***。

3. 注意事項：插入深度需符合設計要求，確保插口端完全插入承口內，避免插入深度不足導致連接不牢固；填充密封材料時，需均勻填充，確保間隙完全被填充，無空隙，保證密封效果；對于塑料管道，需注意管道的熱脹冷縮，采取相應的補償措施，防止因溫度變化導致管道變形、泄漏；密封材料固化前，避免管道受到振動或外力作用，影響密封效果。



噴淋塔的安裝是一項注重細節、環環相扣的系統工程，從前期籌備到***終調試，每一步都需嚴格遵循技術規范，把控關鍵細節，才能確保設備安裝質量，為后續穩定運行奠定基礎。而連接方式的選擇，則需結合系統壓力、介質***性、運行環境等多維度因素，精準適配，在保證密封性、安全性的同時，兼顧安裝與維護的便捷性。只有將科學的安裝流程與合理的連接方式相結合，才能充分發揮噴淋塔的凈化效能，為工業生產與環境保護提供堅實保障。
